SDH792XS是一款專用于非隔離LED驅動的控制芯片，內置高壓功率MOSFET和高壓JFET。芯片采樣MOS管電流進入內部，并利用內部誤差放大器形成閉環反饋網絡，從而達到高恒流精度和高輸入/輸出調整率。同時，芯片自帶PFC控制，自動實現全電壓范圍高PF值。芯片的臨界導通模式減小開關損耗，提高系統轉換效率。

SDH792XS無需外圍積分電容狀態下，實現高功率因數。

SDH792XS無需外圍VCC管腳及其對地的VCC電容。

SDH792XS利用ROVP管腳對輸出過壓保護點進行設置，并配備ENABLE功能。

SDH792XS內部集成各種保護功能，包括輸出開路保護，輸出短路保護，逐周期過流保護，過溫保護等。

SDH792XS具有超低的啟動電流和工作電流，可在全電壓輸入范圍內高效驅動高亮度LED。

主要特點

恒流控制模式（專利）
外圍無補償電容下實現高功率因數（專利）
內置高壓供電
無需外圍VCC管腳和VCC電容
內置高壓功率MOSFET和高壓JFET
精確恒定電流（<±3%）供給LED
全電壓輸入范圍PF>0.7
臨界導通模式
LED短路保護
LED開路保護
過溫保護
過電流保護
內部高溫降電流功能
輸出電壓紋波低

產品規格分類

產品名稱	封裝形式	打印名稱	環保等級	包裝
SDH7921AS	SOP-7-225-1.27	7921AS	無鹵	料管
SDH7921ASTR	SOP-7-225-1.27	7921AS	無鹵	編帶
SDH7921S	SOP-7-225-1.27	SDH7921S	無鹵	料管
SDH7921STR	SOP-7-225-1.27	SDH7921S	無鹵	編帶
SDH7922S	SOP-7-225-1.27	SDH7922S	無鹵	料管
SDH7922STR	SOP-7-225-1.27	SDH7922S	無鹵	編帶
SDH7923S	SOP-7-225-1.27	SDH7923S	無鹵	料管
SDH7923STR	SOP-7-225-1.27	SDH7923S	無鹵	料管
SDH7924S	SOP-7-225-1.27	SDH7924S	無鹵	料管
SDH7924STR	SOP-7-225-1.27	SDH7924S	無鹵	編帶

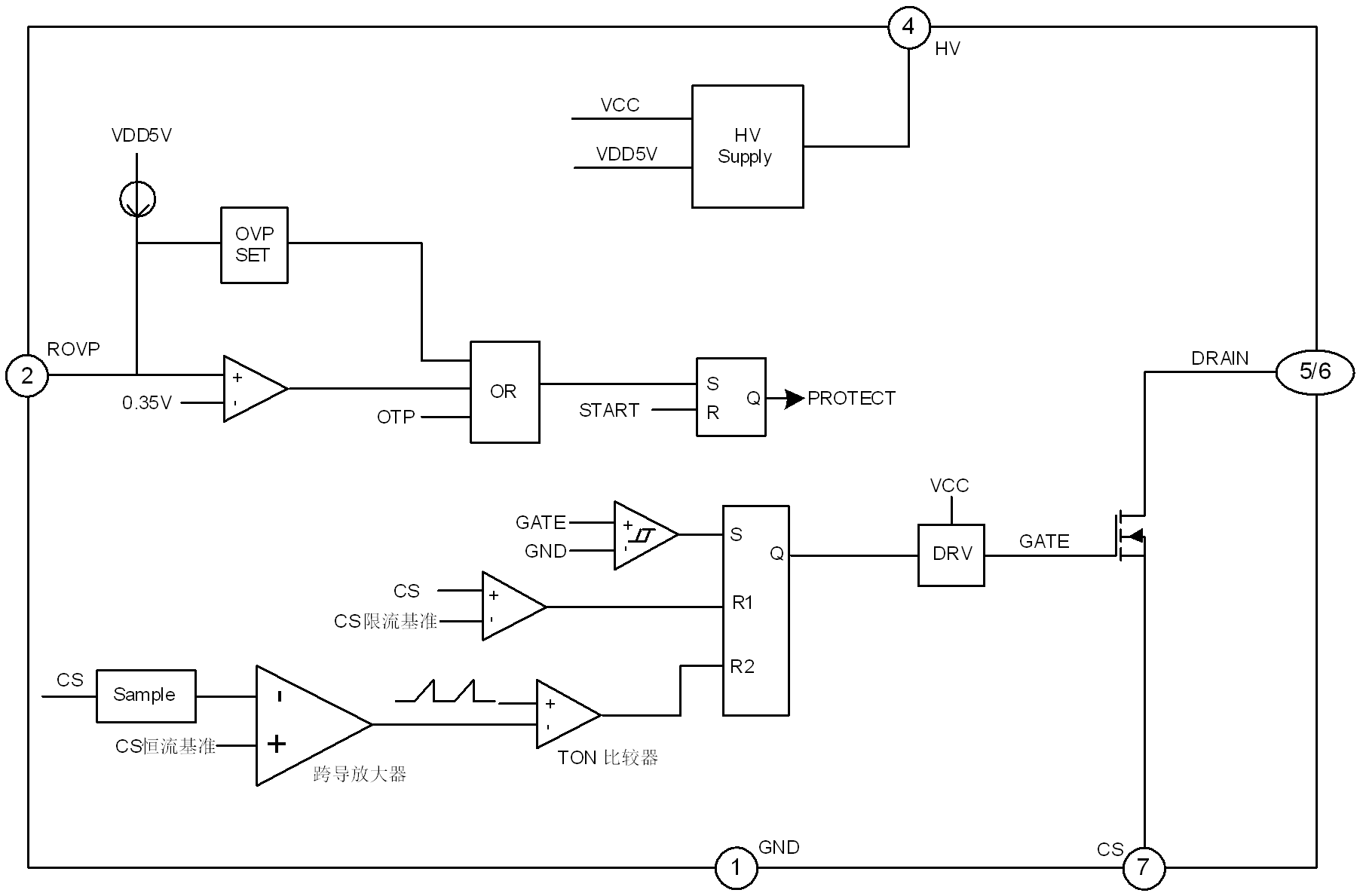

內部框圖


封裝外形圖

SOP-7-225-1.27
