SD20M60AC
智能功率模塊 600V/20A 3相全橋驅動

SD20M60AC 是高度集成、高可靠性的 3 相無刷直流電機驅動電路，主要應用于較低功率的變頻驅動，如空調、洗碗機、工業縫紉機等。其內置了 6 個低損耗的 IGBT 管和 3 個高速半橋高壓柵極驅動電路。

SD20M60AC 內部集成了欠壓、短路、過溫等各種電路，提供了優異的保護和寬泛的安全工作范圍。由于每一相都有一個獨立的負直流端，其電流可以分別單獨檢測。

SD20M60AC 采用了高絕緣、易導熱的設計，提供了非常緊湊的封裝體，使用非常方便，尤其適合要求緊湊安裝的應用場合。

主要特點

  • 內置 6 個 600V/20A 的低損耗 IGBT；

  • 內置高壓柵極驅動電路；

  • 內置欠壓保護和過溫、過流保護；

  • 內置自舉二極管；

  • 完全兼容 3.3V 和 5V 的 MCU 的接口，高電平有效；

  • 3 個獨立的負直流端用于變頻器電流檢測的應用；

  • 報警信號：對應于低側欠壓保護和短路保護；

  • 封裝體采用 DBC 設計，熱阻極低；

  • 絕緣級別：2500Vrms/min。

產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注
SD20M60AC DIP-27H SD20M60AC 無鹵 料管

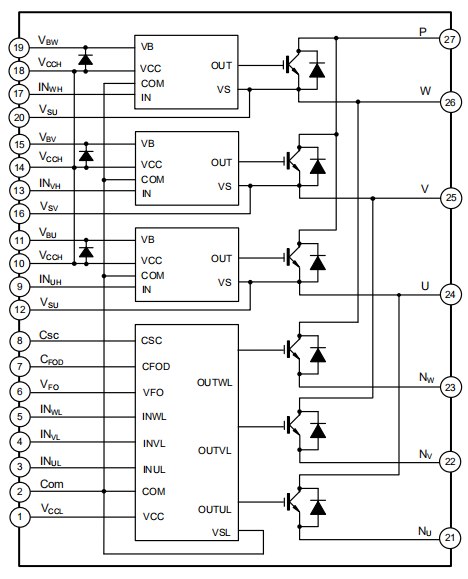

內部框圖


技術文檔
標題 類型 大小 (KB) 日期 下載最新中文版本
SD20M60AC PDF 287 2024-04-15 SD20M60AC簡要版說明書
封裝外形圖
