SLP74AHC595
具有三態輸出寄存器的8位移位寄存器

SLP74AHC595包含一個8位串行輸入，并行輸出的移位寄存器，可提供一個8位D型存儲寄存器，該存儲寄存器具有并行的三態輸出。

移位寄存器和存儲寄存器都提供了單獨的時鐘。數據在移位寄存器時鐘輸入(SHCLK)的正向轉換上移位。每個寄存器中的數據在存儲寄存器時鐘輸入(STCLK)的正向轉換上傳輸?shù)酱鎯?chǔ)寄存器。如果兩個時鐘連接在一起，移位寄存器總是在存儲寄存器前面一個時鐘脈沖。

移位寄存器具有用于級聯的串行輸入(DS)和串行標準輸出(Q7S)。它還為所有8個移位寄存器階段提供異步復位(活動低電平)。存儲寄存器有8個并行的3狀態總線驅動器輸出。只要輸出使能(OE)輸入為L(zhǎng)OW，存儲寄存器中的數據就會出現在輸出處。當輸出使能(OE)輸入高時，除Q7S外的所有輸出都處于高阻抗?fàn)顟B(tài)。

主要特點

  • 工作范圍:2V~5.5V

  • 8位串行輸入、并行輸出移位

  • 輸入電壓可高于Vcc

  • CMOS電平輸入

  • ESD防護性能：

  • HBM：2000V

  • CDM：1000V

  • 抗閂鎖能力：100mA

  • 工作溫度范圍-40°C ~ +85°C和-40°C ~ +125°C

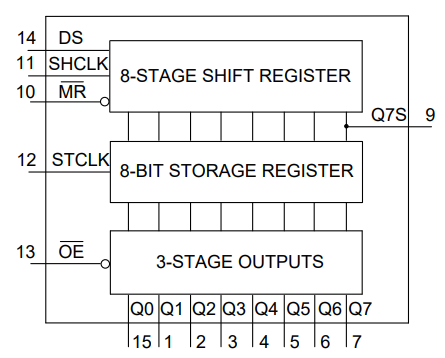

內部框圖


封裝外形圖
