SD59D24B
應用于移動電源的快速充電控制芯片

SD59D24B是一款應用于移動電源的高集成度協議和電源控制芯片，集成4路USB端口（最多AACC），兼容PD3.0，PPS，QC4.0+，F(xiàn)CP，SCP，SFCP，AFC，BC1.2，APPLE，VOOC等快充協議。內置8路死區可控的PWM驅動控制以實現雙向、升/降壓開關電源轉換。內置高精度CCCV控制單元，實現鋰電池充放電管理。

SD59D24B功能豐富，為快充移動電源提供完整的解決方案。系統外圍簡單，大大降低BOM成本。


主要特點

  • 工作電壓范圍：3.3V~40V；

  • 支持PD3.0，PPS，QC4.0+，F(xiàn)CP，SCP，SFCP，AFC，BC1.2, APPLE，VOOC等快充協議；

  • 支持2對CC口和4對DD口協議解析；

  • 8路死區可控的PWM驅動控制，支持100至500KHZ PWM開關頻率可設；

  • 雙路電流采樣，三路電壓采樣；

  • 4路負載開關控制；

  • I2C/UART通信；

  • LED指示及數碼管顯示；

  • 手機接入檢測及移除檢測；

  • 支持STOP低功耗模式；

  • 內置過壓保護、過流保護、過溫保護。


產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注
SD59D24B QFN-60-7X7X0.75-0.4 SD59D24B 無鹵 料盤
SD59D24BTR QFN-60-7X7X0.75-0.4 SD59D24B 無鹵 編帶
技術文檔
標題 類型 大小 (KB) 日期 下載最新中文版本
SD59D24B PDF 259 2023-12-15 SD59D24B 簡要版說明書

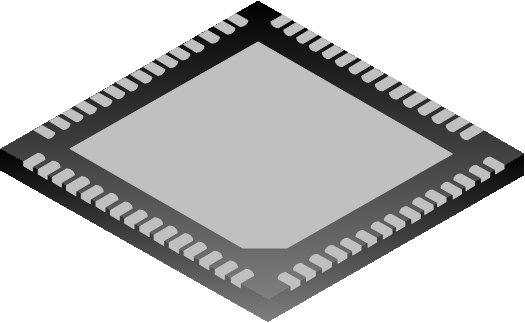

封裝外形圖
