SDM10C60TA5B1是高度集成、高可靠性的三相無刷直流電機驅動電路，主要應用于較低功率的變頻驅動，如洗衣機、水泵、風機等。內置了三相半橋高壓柵極驅動電路和6個低損耗IGBT功率器件。
SDM10C60TA5B1內部集成了欠壓、短路等各種保護功能以及溫度輸出，提供了優異的保護和寬泛的安全工作范圍。由于每一相都有一個獨立的負直流端，其電流可以分別單獨檢測。
SDM10C60TA5B1采用了高絕緣和易導熱設計，提供了非常緊湊的封裝體，使用非常方便，尤其適合要求緊湊安裝的場合。
內置6個600V/10A的低損耗IGBT
內置高壓柵極驅動電路（HVIC）
內置欠壓保護、溫度輸出、過流保護
內置使能關斷功能
內置雙高互鎖功能
內置帶限流電阻的自舉二極管
完全兼容3.3V和5V的MCU的接口，高電平有效
3個獨立的負直流端用于變頻器電流檢測的應用
絕緣級別：1500Vrms/min

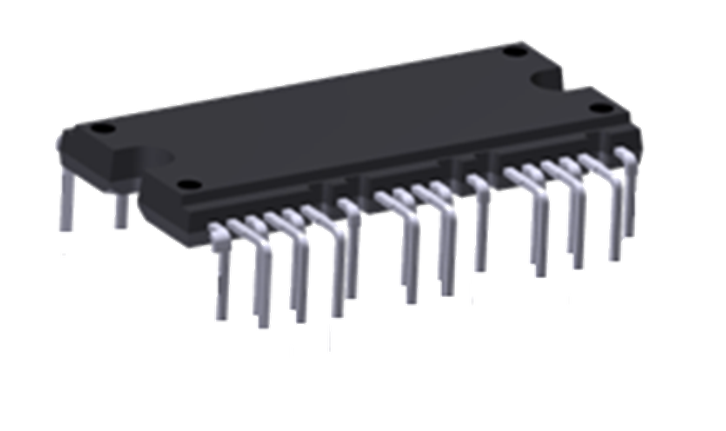

| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SDM10C60TA5B1 | DIP-25E | SDM10C60TA5B1 | 無鹵 | 料管 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SDM10C60TA5B1 | 312 | 2023-09-19 | SDM10C60TA5B1 簡要版說明書 |
