SDH720X
具有PWM調光功能的非隔離降壓型LED恒流驅動芯片

SDH720X是一款支持PWM調光功能的高精度降壓型LED恒流驅動電路，為無頻閃LED智能照明應用設計。SDH720X能夠達到優異的調光線性度和輸出電流一致性，適用與非隔離降壓LED照明系統。

SDH720X內置高壓?jiǎn)?dòng)電路和500V功率管，無需VCC電容和輔助繞組，只需要很少的外圍元件，即可實現優異的恒流特性，極大的節約了系統成本和體積。

SDH720X內部帶有高精度的電流采樣電路，來實現精確地LED恒流輸出和優異的線電壓調整率。具有完整的保護功能，例如LED開路保護，LED開路保護，芯片溫度過熱調節等。


主要特點

1%-100%的調光范圍

全程調光無頻閃

無需啟動電阻和VCC電容

內部集成500V功率管

±5%輸出電流精度

芯片溫度過熱調節

LED短路保護和LED開路保護


產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注
SDH7201S SOP-8-225-1.27 SDH7201S 無鹵 料管
SDH7201STR SOP-8-225-1.27 SDH7201S 無鹵 編帶
SDH7202AS SOP-8-225-1.27 7202AS 無鹵 料管
SDH7202ASTR SOP-8-225-1.27 7202AS 無鹵 編帶
SDH7202S SOP-8-225-1.27 SDH7202S 無鹵 料管
SDH7202STR SOP-8-225-1.27 SDH7202S 無鹵 編帶
SDH7202D DIP-7-300-2.54 SDH7202D 無鹵 料管
SDH7203S SOP-8-225-1.27 SDH7203S 無鹵 料管
SDH7203STR SOP-8-225-1.27 SDH7203S 無鹵 編帶
SDH7203D DIP-7-300-2.54 SDH7203D 無鹵 料管
SDH7204D DIP-7-300-2.54 SDH7204D 無鹵 料管

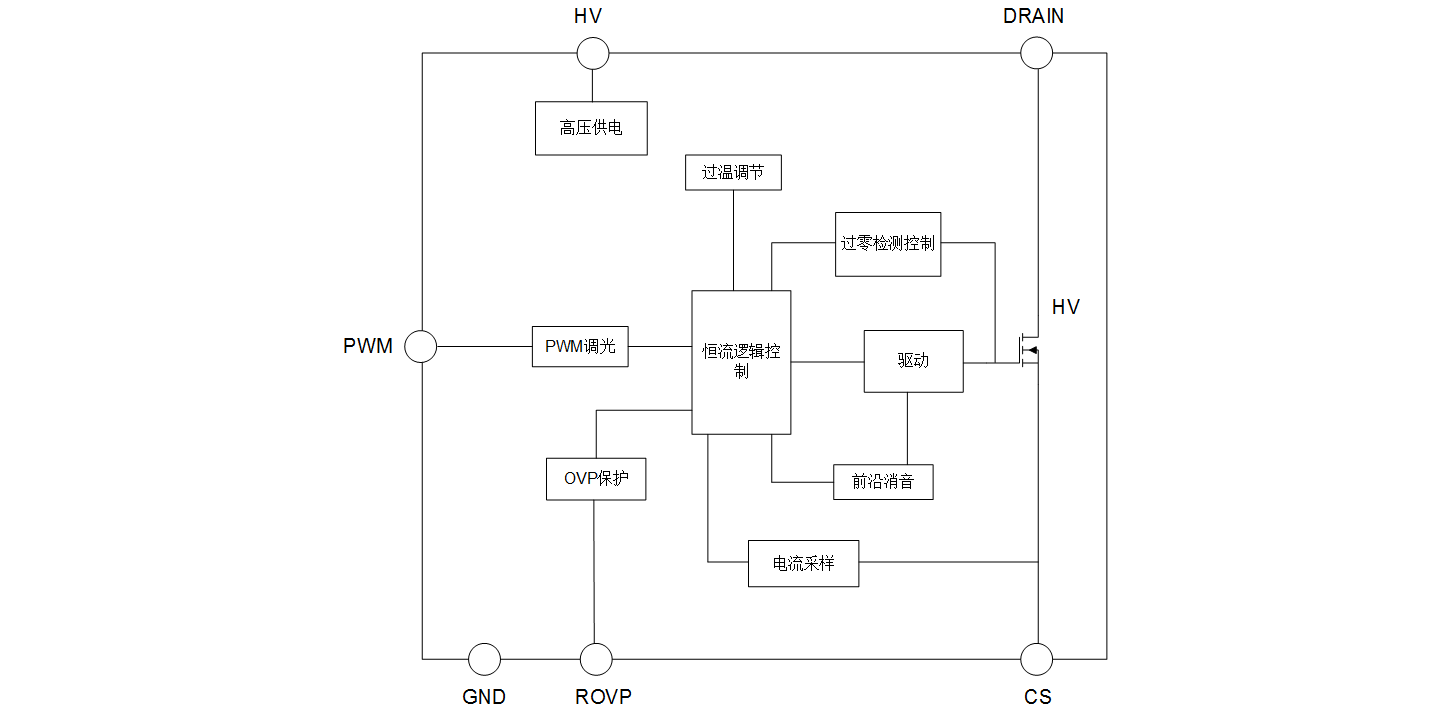

內部框圖

SDH720X 中文（1440&720）.png

技術文檔
標題 類型 大小 (KB) 日期 下載最新中文版本
SDH720X PDF 379 2023-08-22 SDH720X 簡要版說明書
