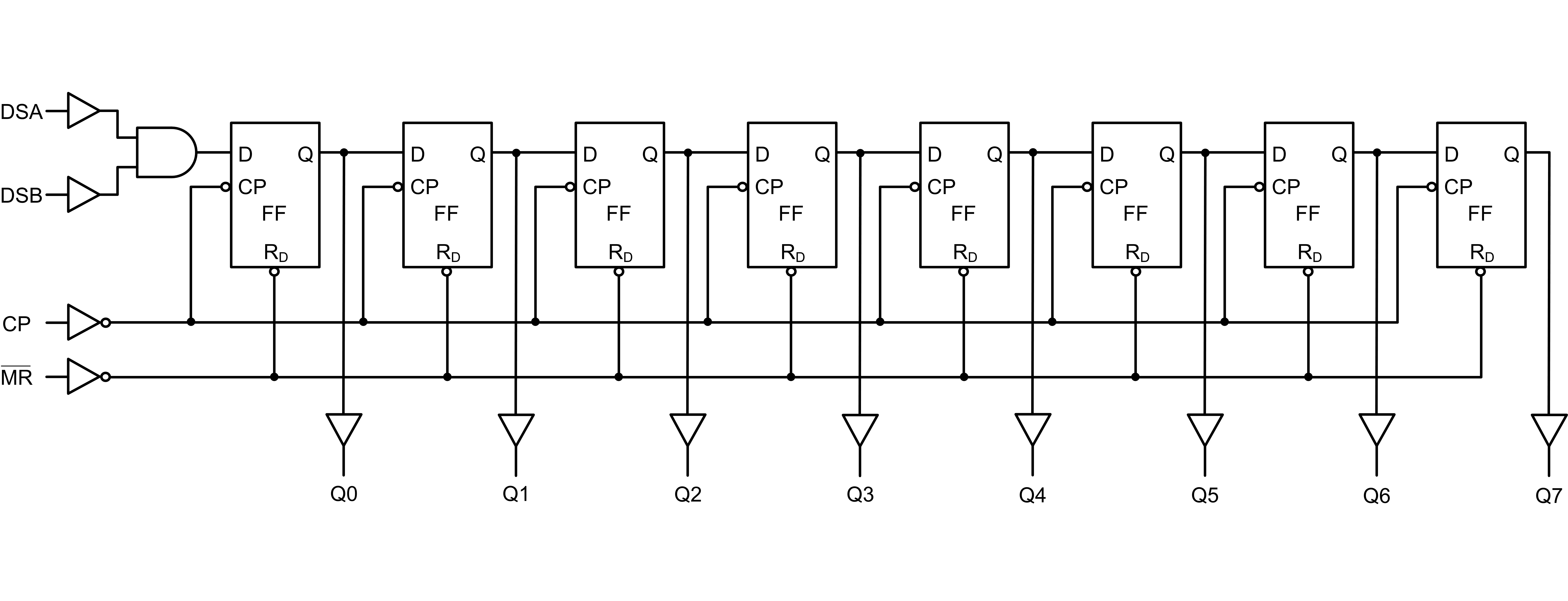

SLP74HC164是一個8位串行輸入/并行輸出移位寄存器。
該設備具有兩個串行數據輸入（DSA和DSB），八個并行數據輸出（Q0到Q7）。輸入（DSA和DSB）允許對傳入數據進行完全控制。任何一個輸入端的低電平都會阻值新數據的輸入，并在下一個時鐘（CP）脈沖時將第一個觸發器重置為低電平。主復位輸入 （MR）上的低電平清除寄存器并強制所有輸出為低電平，與其他輸入無關。
門控串行數據輸入
異步主復位
CMOS電平輸入
ESD保護性能：
HBM>2000V
CDM>1000V
額定溫度范圍：-40°C to +85°C和-40°C~+125°C
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SLP74HC164EB | SOP-14-225-1.27 | 74HC164 | 無鹵 | 料管 | |
| SLP74HC164EBTR | SOP-14-225-1.27 | 74HC164 | 無鹵 | 編帶 | |
| SLP74HC164JY | TSSOP-14-225-0.65 | 74HC164 | 無鹵 | 料管 | |
| SLP74HC164JYTR | TSSOP-14-225-0.65 | 74HC164 | 無鹵 | 編帶 | |
| SLP74HC164DB | DIP-14-300-2.54 | 74HC164 | 無鹵 | 料管 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SLP74HC164 | 278 | 2024-03-26 | SLP74HC164 簡要版說明書 |
