SDH771XTN
非隔離降壓型LED恒流驅動芯片

SDH771XTN是一款高精度LED恒流驅動控制芯片，適用于85VAC~265VAC全范圍交流輸入電壓的非隔離降壓型LED恒流電源系統。

SDH771XTN集成500V高壓功率MOS和600V續流二極管，內置高壓供電電路，無需啟動電阻和輔助繞組即能實現芯片的自主供電，同時更省去了傳統的外置VCC電源電容，在加快系統啟動的同時又極大地節省了系統成本。電路工作在電感電流臨界導通模式，采用特有的高精度電流采樣技術，結合內部補償，能獲得高恒流精度和優異的線性/負載調整率。

SDH771XTN內部集成多種保護功能，包括輸出短路保護、輸出開路保護、逐周期過流保護、過熱調節、采樣電阻開路保護等，增強了系統的安全性和可靠性。其中開路保護電壓可通過ROVP管腳設置。


主要特點

  • 合封500V高壓功率MOSFET，性能穩定

  • 集成600V超快恢復二極管

  • 集成高壓供電，無啟動電阻、無VCC電容

  • 精確恒定電流（<±3%）供給LED

  • 輸出開短路保護

  • 開路保護電壓外部可調

  • 過熱調節功能

  • 過溫保護功能

  • 逐周期過電流保護

  • 無輔助繞組


產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注
SDH7711ATN SOP-7-225-1.27 無鹵 料管
SDH7711ATNTR SOP-7-225-1.27 無鹵 編帶
SDH7711TN SOP-7-225-1.27 無鹵 料管
SDH7711TNTR SOP-7-225-1.27 無鹵 編帶
SDH7712TN SOP-7-225-1.27 無鹵 料管
SDH7712TNTR SOP-7-225-1.27 無鹵 編帶
SDH7712ATN SOP-7-225-1.27 / 無鹵 料管
SDH7712ATNTR SOP-7-225-1.27 / 無鹵 編帶

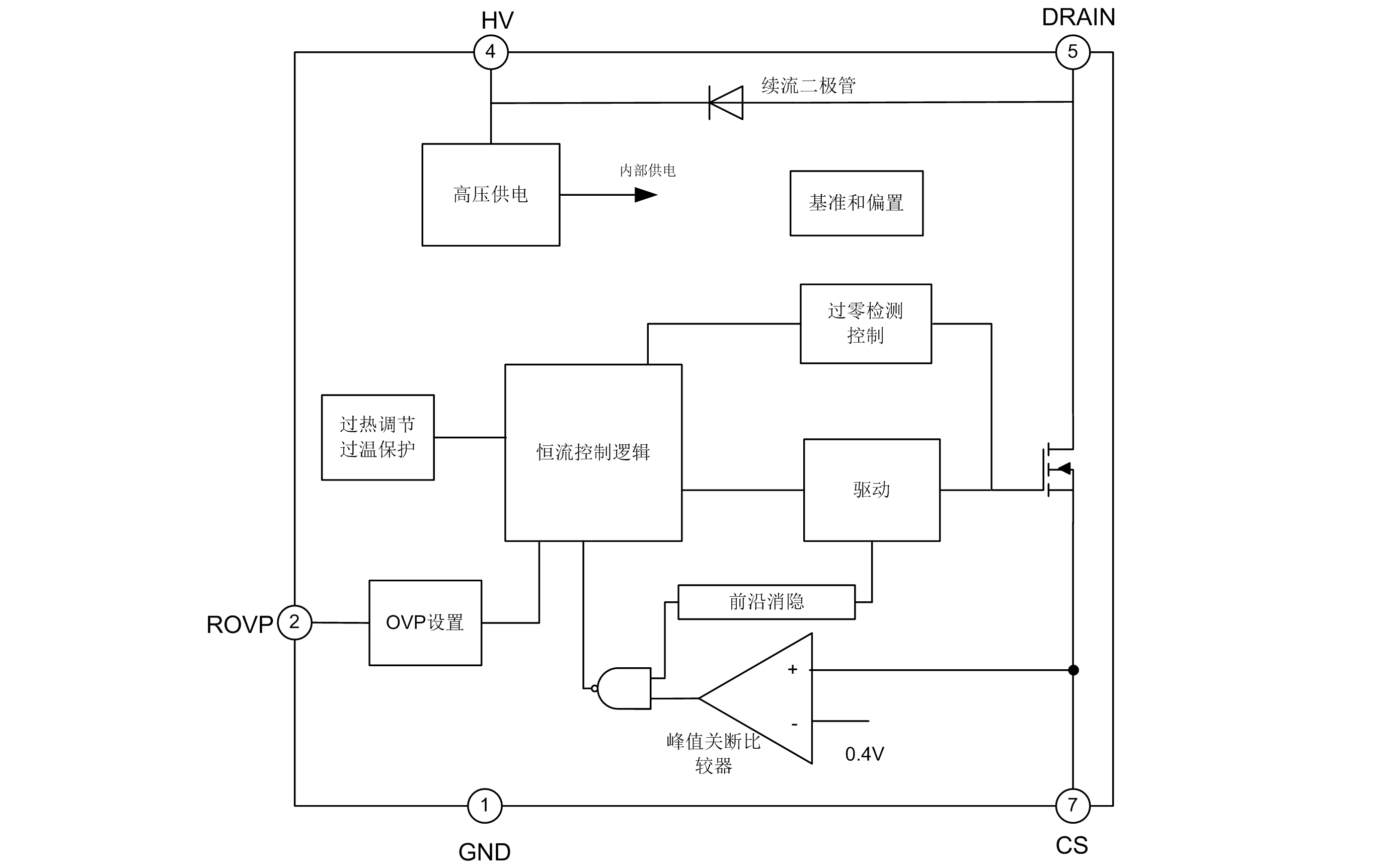

內部框圖


技術文檔
標題 類型 大小 (KB) 日期 下載最新中文版本
SDH771XTN PDF 270 2022-08-23 SDH771XTN 簡要版說明書
封裝外形圖
