SDH771XRL
非隔離降壓型LED恒流驅動芯片

SDH771XRL是一款高精度LED恒流驅動控制芯片，適用于85VAC~265VAC全范圍交流輸入電壓的非隔離降壓型LED恒流電源系統。

SDH771XRL創造性地在內部集成了整流橋、500V高壓功率MOS、600V續流二極管，極大地簡化了系統的外圍器件需求；同時電路內置高壓供電結構，無需啟動電阻和輔助繞組即能實現芯片的自主供電，省去了傳統的外置VCC電源電容，在加快系統啟動的同時進步一節省了系統成本。

SDH771XRL工作在電感電流臨界導通模式，采用特有的高精度電流采樣技術，能獲得高恒流精度和優異的線性/負載調整率。電路內部集成多種保護功能，包括輸出短路保護、逐周期過流保護、過熱調節、過溫保護、采樣電阻開路保護等，增強了系統的安全性和可靠性。


主要特點

  • 集成整流橋

  • 集成600V超快恢復二極管

  • 合封500V高壓功率MOSFET，性能穩定

  • 集成高壓供電，無啟動電阻、無VCC電容

  • 精確恒定電流（<±3%）供給LED

  • 輸出短路保護

  • 過熱調節功能

  • 過溫保護功能

  • 逐周期過電流保護

  • 無輔助繞組


產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注
SDH7711CRLTR ASOP-7 無鹵 編帶
SDH7711ARLTR ASOP-7 無鹵 編帶
SDH7711RLTR ASOP-7 無鹵 編帶
SDH7712RLTR ASOP-7 無鹵 編帶

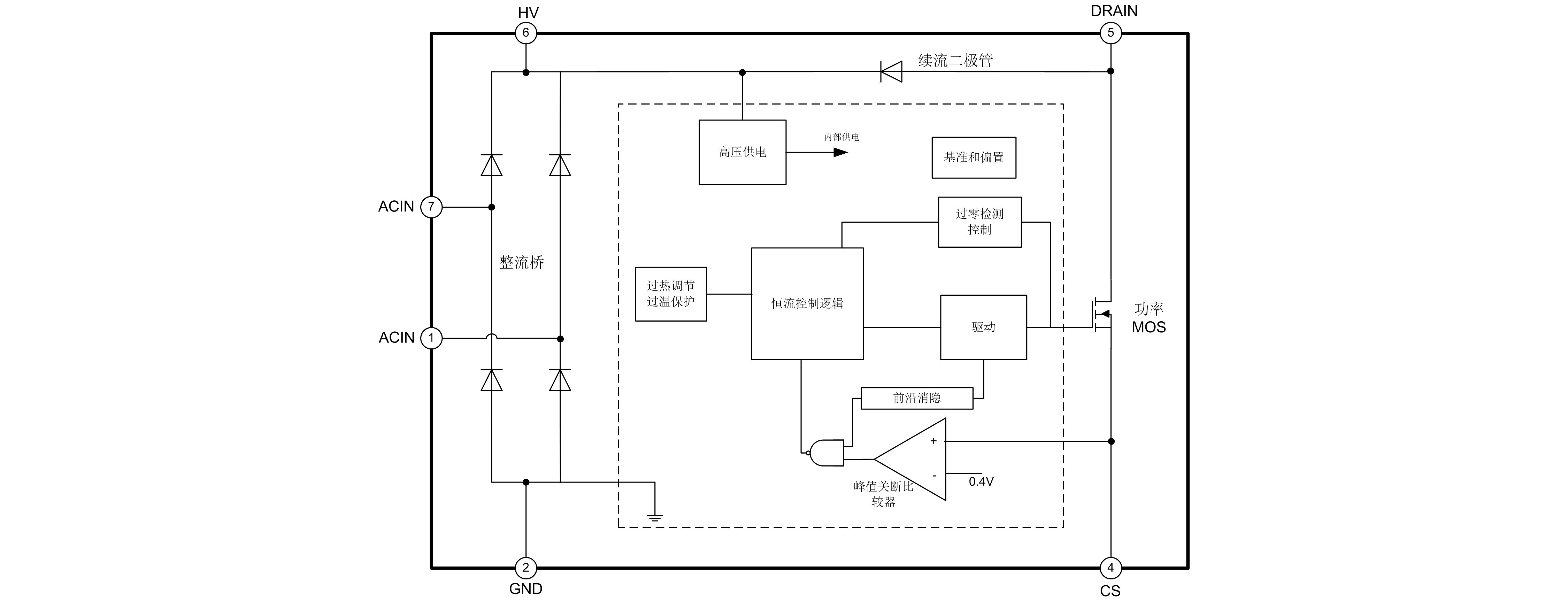

內部框圖

SDH771XRL 中文.png

技術文檔
標題 類型 大小 (KB) 日期 下載最新中文版本
SDH771XRL PDF 167 2021-07-21 SDH771XRL 說明書
封裝外形圖
