SDM06C60TA2
智能功率模塊(IPM)，600V/6A 三相全橋驅動

SDM06C60TA2是高度集成、高可靠性的三相無刷直流電機驅動電路，主要應用于較低功率的變頻驅動，如風機、水泵、電冰箱等。內置了三相半橋高壓柵極驅動電路和6個低損耗IGBT功率器件。

SDM06C60TA2內部集成了欠壓、短路等各種保護功能以及溫度輸出，提供了優異的保護和寬泛的安全工作范圍。由于每一相都有一個獨立的負直流端，其電流可以分別單獨檢測。

SDM06C60TA2采用了高絕緣和易導熱設計，提供了非常緊湊的封裝體，使用非常方便，尤其適合要求緊湊安裝的場合。


主要特點

  • 內置6個600V/6A的低損耗IGBT

  • 內置高壓柵極驅動電路(HVIC)

  • 內置欠壓保護、溫度輸出、過流保護

  • 內置使能關斷功能

  • 內置雙高互鎖功能

  • 內置帶限流電阻的自舉二極管

  • 完全兼容3.3V和5V的MCU的接口，高電平有效

  • 3個獨立的負直流端用于變頻器電流檢測的應用

  • 絕緣級別：1500Vrms/min


產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注
SDM06C60TA2 DIP-25B SDM06C60TA2 無鹵 料管

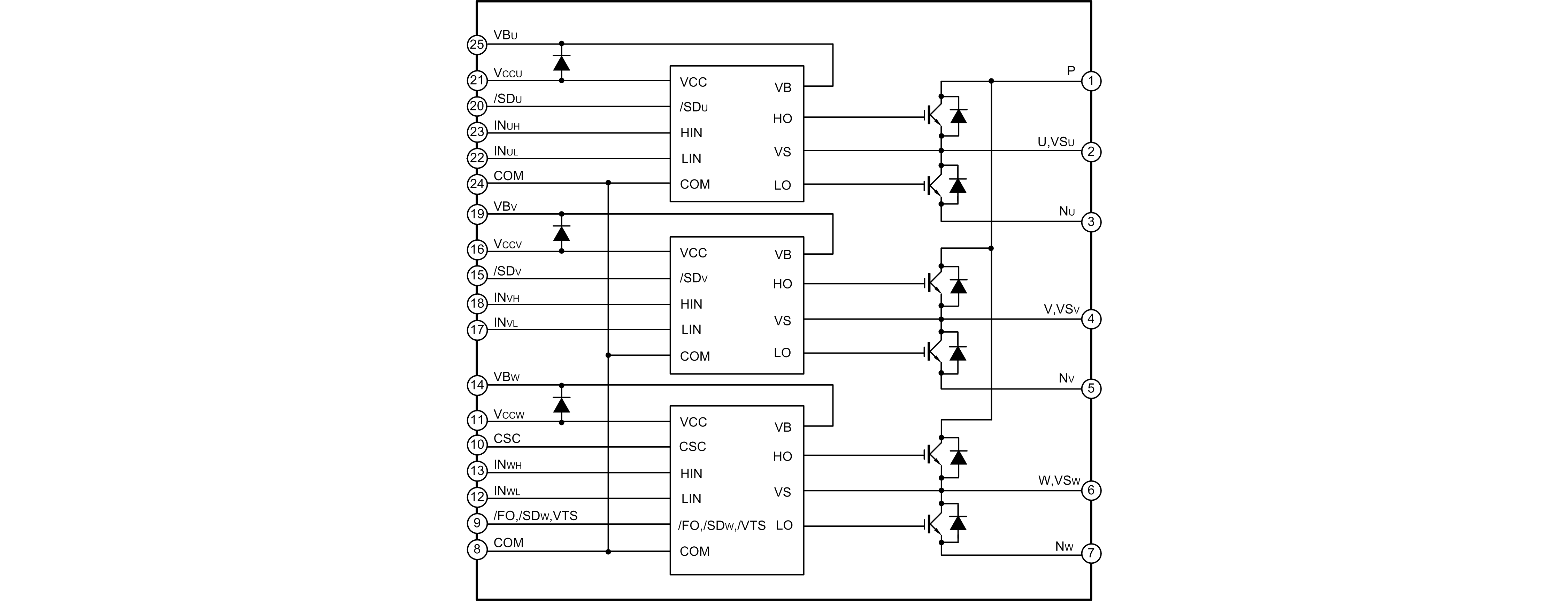

內部框圖

SDM06C60TA2 .png

技術文檔
標題 類型 大小 (KB) 日期 下載最新中文版本
SDM06C60TA2 PDF 296 2023-02-13 SDM06C60TA2 簡要版說明書
封裝外形圖
