SDH771XRN是一款高精度LED恒流驅動控制芯片，適用于85VAC~265VAC全范圍交流輸入電壓的非隔離降壓型LED恒流電源系統。

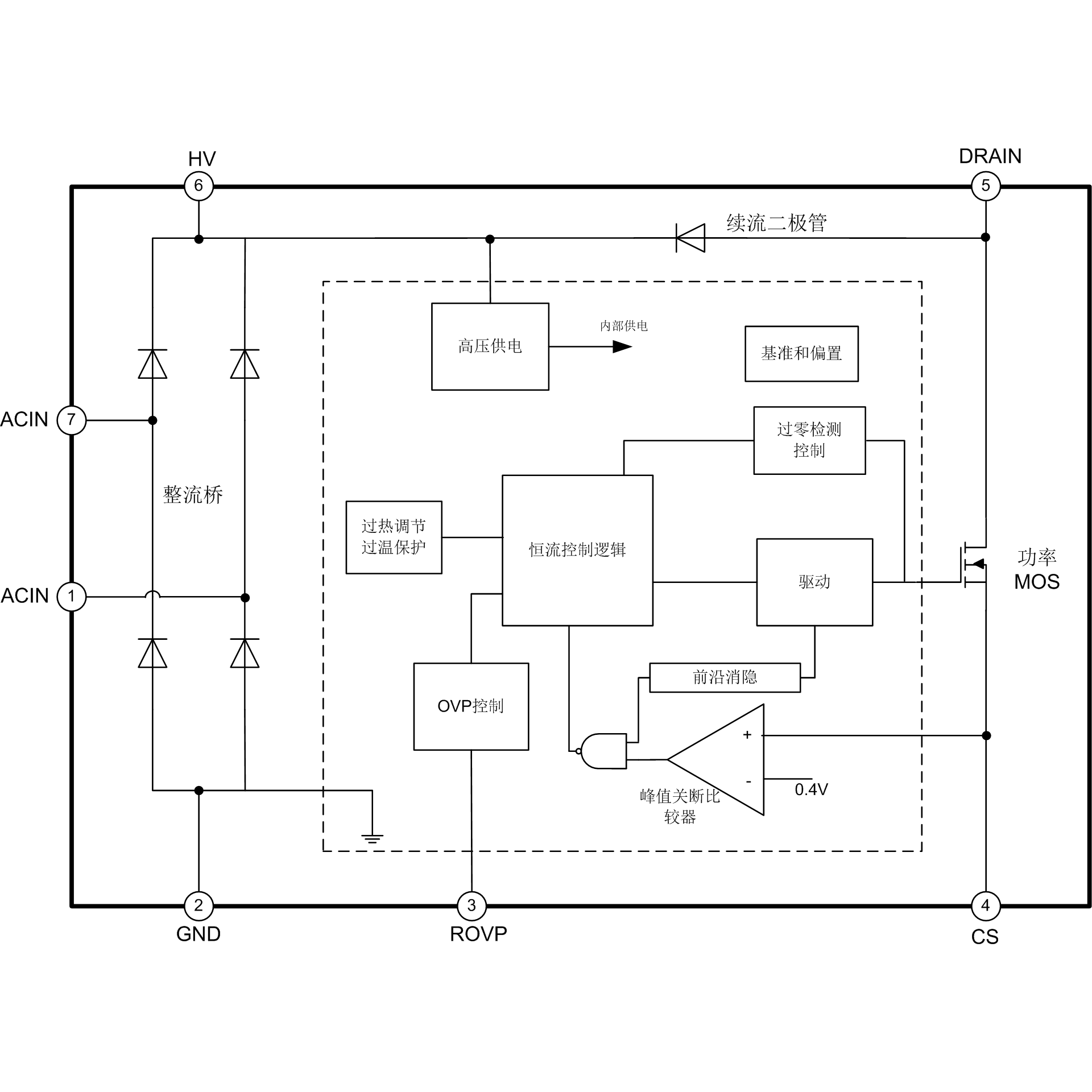

SDH771XRN創造性地在內部集成了整流橋、500V高壓功率MOS、600V續流二極管，極大地簡化了系統的外圍器件需求；同時電路內置高壓供電結構，無需啟動電阻和輔助繞組即能實現芯片的自主供電，省去了傳統的外置VCC電源電容，在加快系統啟動的同時進步一節省了系統成本。
SDH771XRN工作在電感電流臨界導通模式，采用特有的高精度電流采樣技術，能獲得高恒流精度和優異的線性/負載調整率。電路內部集成多種保護功能，包括輸出開路保護、輸出短路保護、逐周期過流保護、過熱調節、過溫保護、采樣電阻開路保護等，增強了系統的安全性和可靠性。其中系統的開路保護電壓可通過ROVP管腳外部設置。
集成整流橋
集成600V超快恢復二極管
合封500V高壓功率MOSFET，性能穩定
集成高壓供電，無啟動電阻、無VCC電容
精確恒定電流（<±3%）供給LED
輸出開短路保護
開路保護電壓外部可調，抗潮濕抗干擾能力強
過熱調節功能
過溫保護功能
逐周期過電流保護
無輔助繞組

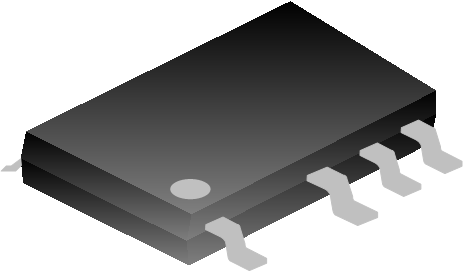

| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SDH7711CRNTR | ASOP-7 | 無鹵 | 編帶 | ||
| SDH7711BRNTR | ASOP-7 | 無鹵 | 編帶 | ||
| SDH7711ARNTR | ASOP-7 | 無鹵 | 編帶 | ||
| SDH7711RNTR | ASOP-7 | 無鹵 | 編帶 | ||
| SDH7712RNTR | ASOP-7 | 無鹵 | 編帶 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SDH771XRN | 257 | 2022-01-18 | SDH771XRN 說明書 |
