SDH8595AS
內置高壓MOS管的原邊控制開關電源

SDH8595AS是高性能的原邊反饋（PSR）開關電源控制器，采用PFM調制技術，具有高性能和高效率。內置600V的MOSFET和采用自有專利的高壓?jiǎn)?dòng)技術，外圍元器件極簡。

采用SDH8595AS方案，可省去次級反饋控制、環路補償，精簡電路、降低系統成本，同時具有良好的線性調整率和負載調整率。

SDH8595AS在全電壓范圍內支持12-15W輸出的應用。

主要特點

  • 原邊反饋無需光耦簡化設計

  • 全電壓高精度輸出電壓和輸出電流

  • 較低的啟動電流

  • 輸出電壓和電流可調節

  • 線損補償外置

  • 內置600V的MOSFET

  • 內置高壓?jiǎn)?dòng)技術

  • 待機小于75mW

  • 內置線電壓和原邊電感補償

  • 內置LEB

  • PFM工作模式

  • 無需外部補償

  • 集成多項保護且自動重啟

  • OTP保護

  • VCC過壓保護

  • VCC欠壓保護（UVLO）

  • 逐周期限流

  • 輸出短路保護

  • 過流保護

  • 最大導通時間保護


產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注
SDH8595ASTR SOP-7-225-1.27 SDH8595AS 無鹵 編帶
SDH8595AS SOP-7-225-1.27 SDH8595AS 無鹵 料管

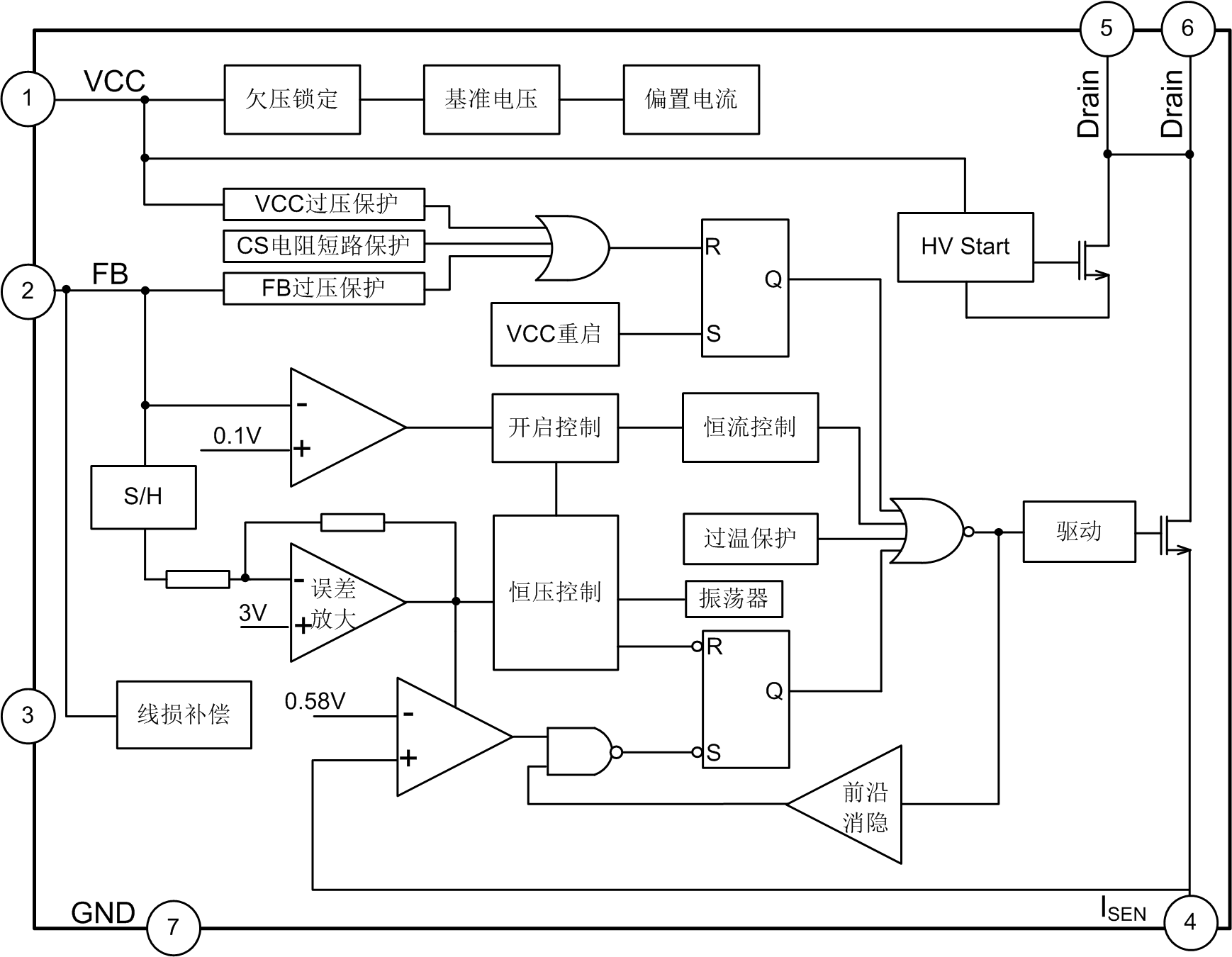

內部框圖


技術文檔
標題 類型 大小 (KB) 日期 下載最新中文版本
SDH8595AS PDF 249 2024-01-05 SDH8595AS簡要版說明書
封裝外形圖
