SDH8634
內置高壓MOSFET的PWM+PFM控制器系列

SDH8634是用于開關電源的內置高壓MOSFET及高壓?jiǎn)?dòng)恒流源、外置采樣電阻的電流模式PWM+PFM控制器。

SDH8634內置高壓?jiǎn)?dòng)恒流源，低待機功耗<30mW。有多種控制模式：在重載時，工作在PWM模式；在輕載時，工作在PFM模式，以提高轉換效率；在空載時，進入打嗝模式，以降低待機功耗。

SDH8634具有抖頻功能，以降低EMI。內置峰值電流補償電路，可以使不同交流電壓輸入時極限輸出功率一致。內置軟啟動功能可以在上電過程中減小變壓器的應力，防止變壓器飽和。

SDH8634內部集成全面的異常狀態保護功能，包括前沿消隱（LEB），逐周期峰值限流，VCC過壓保護（OVP），輸出過載保護（OLP）和過溫保護（OTP）等。


主要特點

  • 高壓?jiǎn)?dòng)

  • 低待機功耗<30mW

  • 多種控制模式

  • 抖頻

  • 峰值電流補償

  • 軟啟動

  • 前沿消隱（LEB）

  • 逐周期峰值限流

  • VCC過壓保護（OVP）

  • 輸出過載保護（OLP）

  • 過溫保護（OTP）


產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注
SDH8634 DIP-8-300-2.54 SDH8634 無鹵 料管

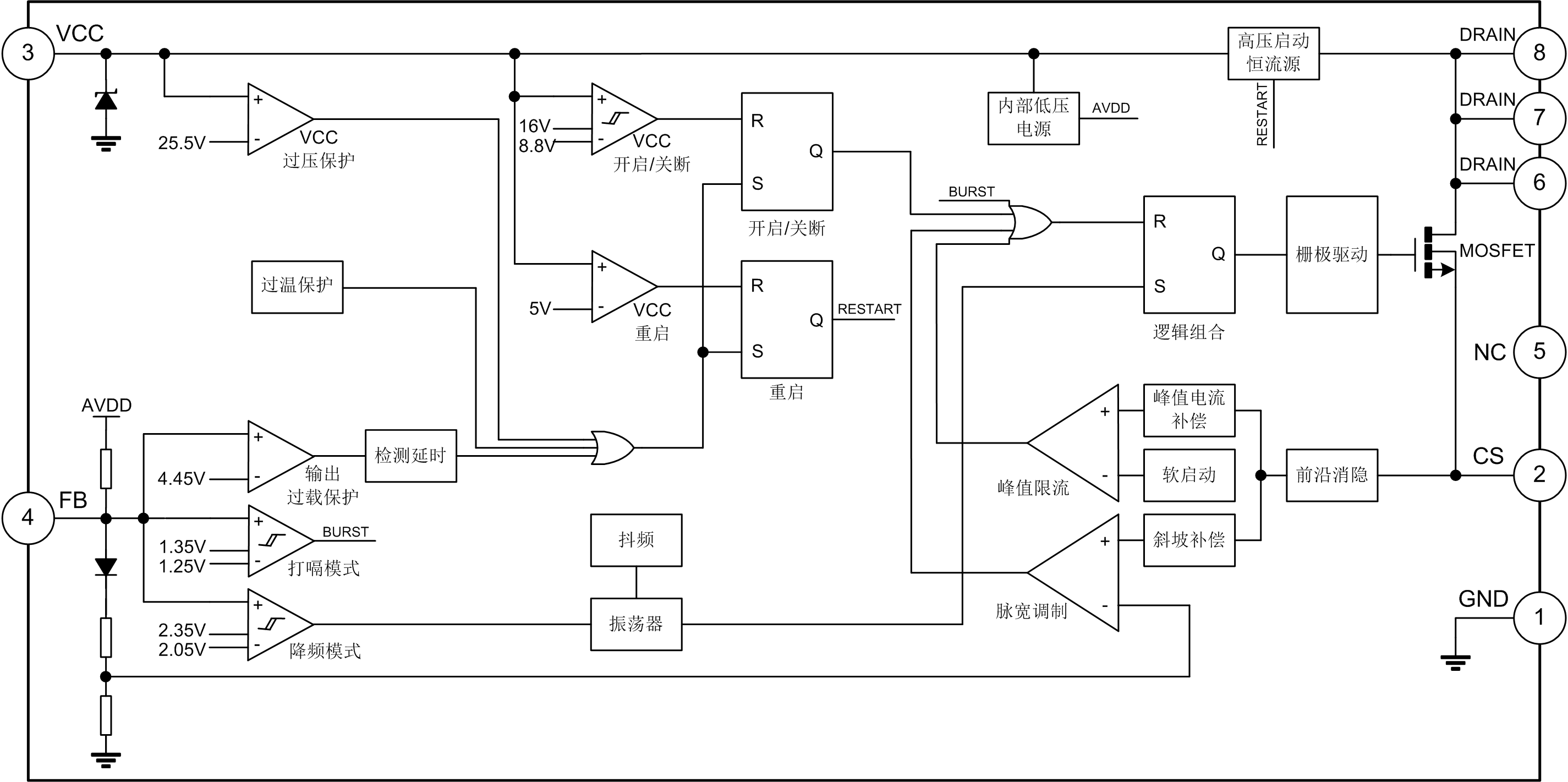

內部框圖


技術文檔
標題 類型 大小 (KB) 日期 下載最新中文版本
SDH8634 PDF 240 2024-01-08 SDH8634簡要版說明書
封裝外形圖
