永磁同步電機由于其效率高、體積小、結構簡單、動態響應快等優點，使用范圍越來越廣。針對園林工具應用，整體方案使用智能功率控制器(SPC5L32A)+ 開關電源 (SD4938)+功率MOS(SVG104R5NT)方案，電機控制使用高速無霍爾比較器算法，通過無霍爾方案降低了電控方案的成本，同時具有啟動速度快，帶載能力強等優點。
SPC5L32A是一款專為電機控制和數控電源控制開發的高性能控制器。其采用單周期52內核，內嵌16K字節Flash存儲器， 256字節內部數據存儲器和1K字節外部數據存儲器。同時內部集成了6路NMOS Pre-driver、2路LDO、2路高速運算放大器、4路比較器、高速ADC、乘除法單元（MDU），同時內置16MHz高精度振蕩器、多個通用定時器、UART、SPI及電機控制專用定時器T6L等，從而使用戶在設計此類系統時實現最大的靈活性與最低的整機成本。

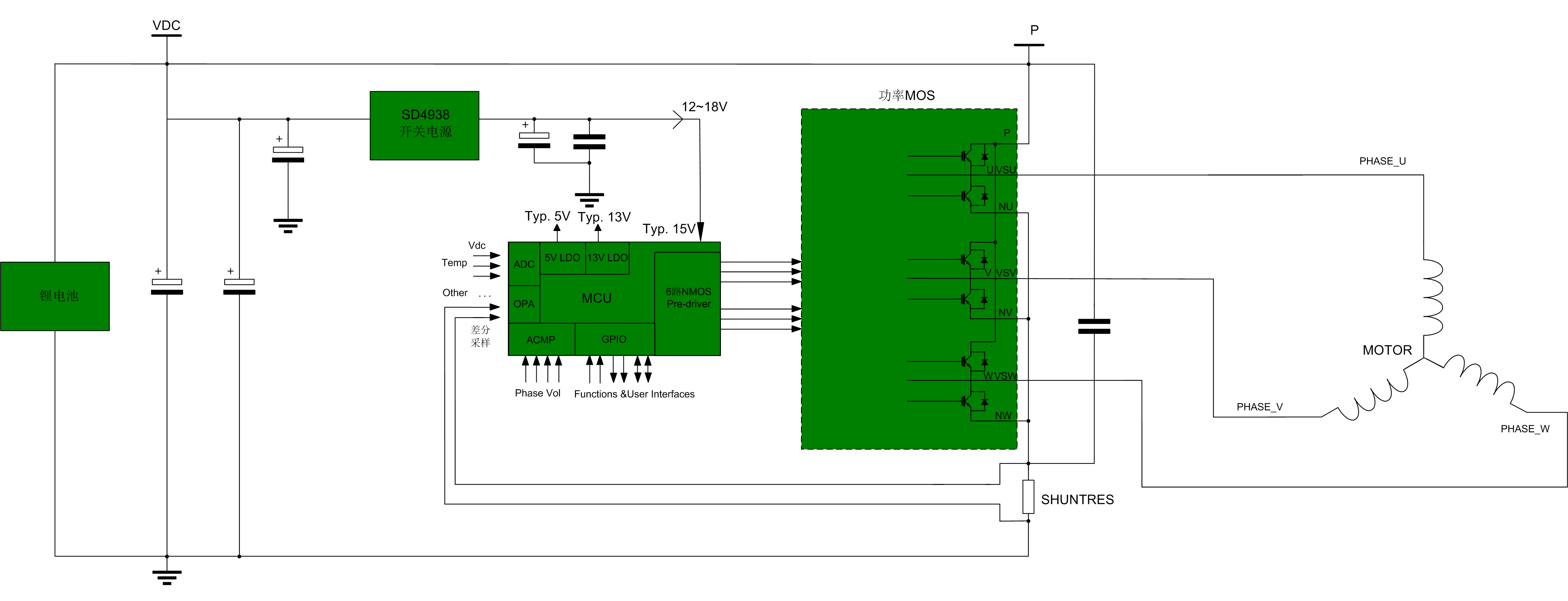

士蘭微園林工具方案的主要硬件拓撲圖如下，包括：智能功率控制器(SPC5L32A)、 開關電源(SD4938)、功率MOS(SVG104R5NT)。
| 拓撲分類 | 產品分類 | 典型產品型號 | 典型封裝 | 產品描述 |
|---|---|---|---|---|
| 分立器件成品 | 分立器件成品 | SVG104R0NT(S) | TO-263-2L | 120A100V |
| DC-DC電路 | DC-DC電路 | SD4938 | SOP-8-225-1.27 | 150V電流模式PWM控制器 |
